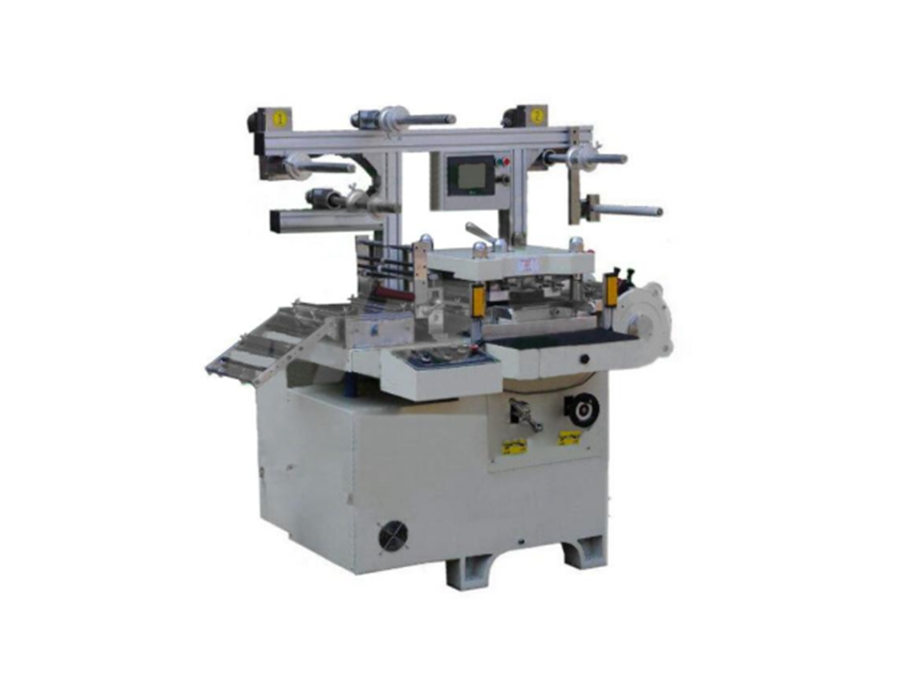

全自動極片模切機GRS-DMQ350

設備簡介 1.1 設備功能和原理介紹 本模切機應用于鋰電池正負極片模切成型。設備由自動放卷裝置、自動糾偏裝置、極片定位裝置、極片沖切裝置、驅動牽引裝置、成品取料裝置、自

推薦產品 Recommended Products

產品參數 Product Parameters

設備技術參數
2.1 設備能生產的產品規格范圍(極片尺寸)

極片沖切后尺寸范圍
序號 名稱 尺寸
1 極片寬度 W 50~280
2 極片高度 H 50~320
3 極耳高度 Ht 10~20
4 極耳邊離 D 5~20
5 極耳寬度 Wt 30~60


 設備主要技術參數
項次 設備參數指標 參數
1 最大進料寬度 350mm
2 最大加工面積 自動沖切 340*280mm(手動可沖切 350*350mm)
3 設備運行速度 1000-9000 次/h 、效率（12PCS/min）
4 刀模厚度尺寸要求 厚度 > 8mm
5 進料控制 進料速度與步距可調
6 送料步距精度 ±0.1mm
7 安全裝置 紅外線光柵保護和安全防護罩

8 進料步距精度 <0.1mm
9 操作介面 智能人機介面
10 料卷重量 <50kg
11 料卷外徑 <400mm
12 沖切刀壽命 1-5 萬次(具體根據刀模質量與調機精度來定)
13 毛刺度 <0.02
14 料卷筒直徑 3 英寸(內徑)
15 廢料回收 廢料自動分離回收裝置
16 操作模式 自動/手動模式
17 控制系統 智能微電腦控制
18 總功率 3.6KW
19 電源電壓 單相 AC220V
20 機器重量 1500kg
21 設備尺寸 長2.1×寬0.98×高1.72
 設備主要元器件
序號 部件名稱 生產制造廠家
1 主電機 臺灣
2 伺服電機系統 日本安川
3 減速機 西門子
4 觸摸屏 昆侖通態
5 時間繼電器,固態 歐姆龍
6 中間繼電器 西門子
7 伺服電機 安川
8 調速馬達 韓國東馬
9 安全光幕 信索
10 離合器 臺灣威政
11 氣缸 亞德客
12 軸承 IKO、NSK
13 電磁閥 亞德客

現場環境要求
序號 參數指標 參數
1 環境溫度 0~40°C
2 相對濕度 20~90%RH
3 電源 單相 220V，50Hz
4 電壓波動范圍 ±10%
5 接地保護要求 <4Ω(萬用表量)
6 壓縮空氣 0.4~0.8Mpa(4-8kgf/cm2)
7 壓力波動范圍 ±10%
8 真空源由甲方提供 真空流量 20L/MIN，真空度-40~-55KPa
9 現場無腐蝕氣體、液體、爆炸性氣體
