產品概述

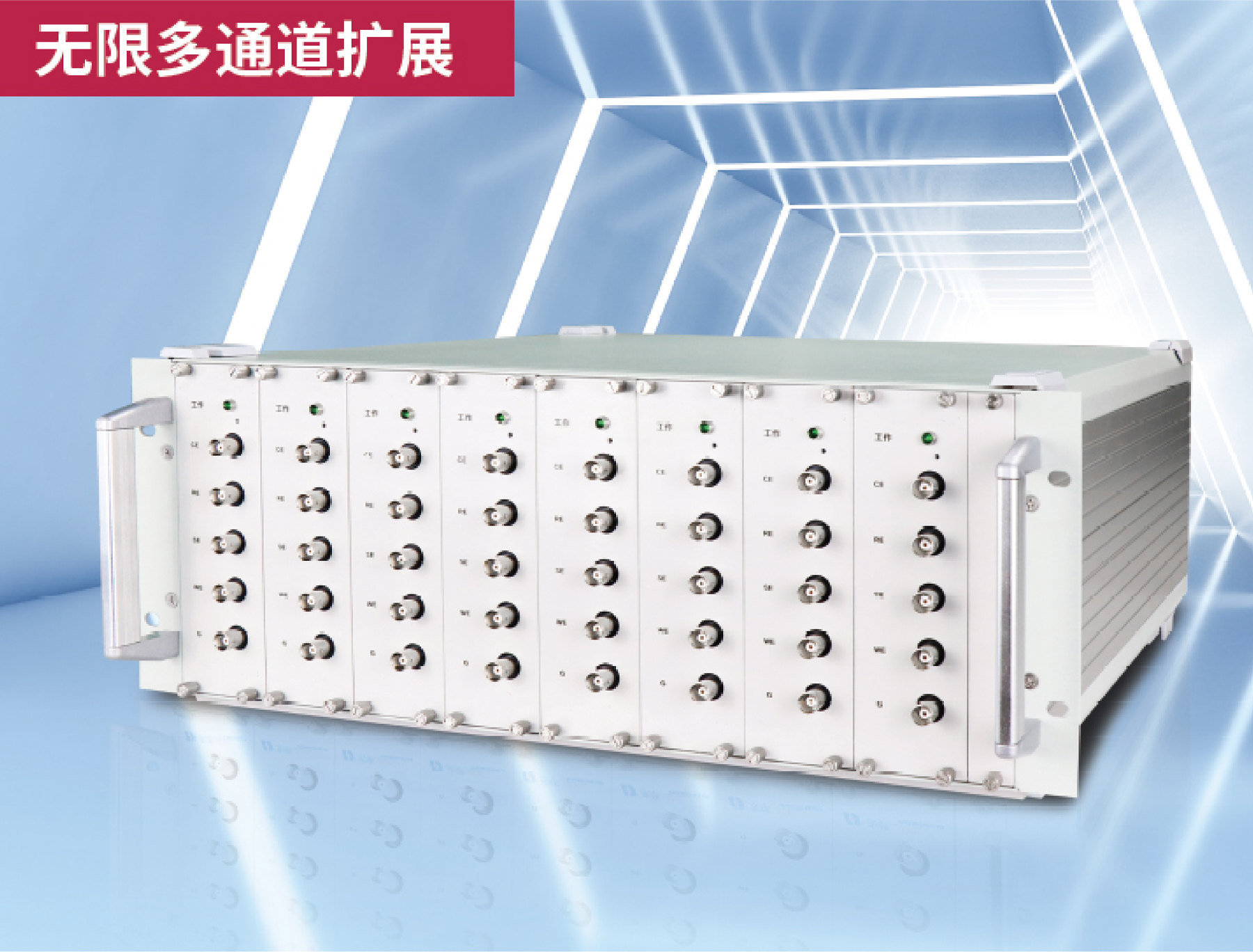

GRS7006 電化學測試系統為多通道系統，一個機箱容納 8 個通道，支持無限擴展，既可實現多個通道同時獨立測量，也可與其他通道實現同 步實驗或相同實驗。該系統由 GRS7006 電化學工作站 ( 恒電流儀 / 恒電位儀 / 交流阻抗儀 ) 和 GRS7006 控制數據分析軟件組成。GRS7006 電化學工 作站有四大模塊，分別是電分析、腐蝕、交流阻抗、能源模塊，可實現所有電化學方法。
產品特點
GRS7006 電化學工作站硬件由高品質集成電路組成，具有控制精度高、響應速度快、性能穩定、結構緊湊、自動化程度高的特點，系統內置 高速控制和高精度 18 位雙路 AD 轉化器，可以實現高精度的數據采集，采用以太網與 PC 機進行通訊。
GRS7006 電化學工作站采用高速數據處理器，提供快速、高精度的電化學測試，儀器的安裝配置要求簡單，以太網連接(支持即插即用)， 啟動成本低；高速數模轉換板，提供電流、電壓瞬時脈沖，產生各類復雜的電化學測試波形，滿足電壓、電流的全同步測量；四電極連接， 靈活用于測試高、低阻抗的電解池。采用最精確的單正弦技術，確保施加到電解池的振幅始終和設定值保持一致，使得在線性和穩定性條件 下的測試分辨率達到最大。
GRS7006 電化學工作站軟件功能強大，實驗設置簡單，可以設定自動批次進行恒電位 / 恒電流 / 阻抗測試實驗；可以提供信息提示、外部聯用 等功能，提供數據“復制 / 粘貼”及“導出”功能，能極其簡便地進行數據處理和將數據導出到 GRS7006 之外的各種數據處理軟件；同一窗口能夠顯示多個圖形以及所需要的數據，軟件自帶的數據分析模塊可以進行數據分析及曲線擬合，如線性擬合，  峰值分析，Rp極化電阻擬合，塔菲爾擬合，EIS 電化學阻抗數據擬合等功能。
應用范圍
廣泛應用于電極過程研究、化學電源、電鍍、電解、電分析、金屬腐蝕研究、電化學保護參數測定等方面。GRS7006 作為多通道電化學測試系統， 在鋰電池、超級電容器、電偶腐蝕、微生物燃料電池等方面應用有獨特優勢。

重要參數
零阻電流計
2，3，4 電極結構
浮地或接地
通道數量			單臺8通道，可無限擴展
最大電位范圍			±10 V（單通道）
最大電流			±1A連續，±1A峰值（單通道）
槽壓			±15V
恒電位儀上升時間			≤ 500ns
恒電位儀帶寬(-70033 分貝)			1MHz
所加電位范圍			±10 mV，±50 mV，±100 mV，±650 mV，±3.276 V，±6.553 V，±10 V
所加電位分辨			電位范圍的 0.0015%
所加電位準確度			±1 mV,± 滿量程的 0.01%
所加電位噪聲			<1.5mV 均方根植
測量電流范圍			±10PA ~ ±1A，   12 量程
測量電流分辨			電流量程的 0.00038%，最低 0.076 fA
電流測量準確度			±0.1%
輸入偏置電流			≤ 1 pA
自動或手動 iR 降補償
電流測量偏置			滿量程，18 位分辨，0.00038% 準確度
電位測量偏置			滿量程，18 位分辨，0.00038% 準確度
外部電位輸入
電位和電流的模擬輸出
可控電位濾波器的截止頻率 5MHz ，500KHz，50KHz，10KHz，5KHz，１KHz，500Hz，100Hz，50Hz，10Hz，5hz，1Hz，0.5Hz，0.15Hz
可控信號濾波器的截止頻率 5MHz ，500KHz，50KHz，10KHz，5KHz，１KHz，500Hz，100Hz，50Hz，10Hz，5hz，1Hz，0.5Hz，0.15Hz
旋轉電極控制電壓輸出 0 ~ 10V，16 位分辨，0.003% 準確度
以太網口數據通訊，可轉接 USB
CV 數字模擬器和擬合器
交流阻抗模擬器和擬合器
最大數據長度			0 ~ 200 萬點(200 萬點~無限，可拓展)
恒電流儀
恒電流范圍		1nA ~ 1A
所加電流準確度		±0.1
所加電流分辨率		電流范圍的 0.0015%
測量電位范圍		±0.01V， ±0.025V， ±0.1V， ±0.25V， ±1V， ±2.5V ±5V， ±10V
測量電位分辨率		測量范圍的 0.00038%
電位計
參比電極輸入阻抗		≥ 1012Ω
參比電極輸入帶寬		≥ 10 MHz
參比電極輸入偏置電流		<= 1 pA @ 25° C
波形發生和數據獲得系統
快速信號發生更新速率		50 MHz，   16 位分辨
快速數據采集系統		18 位分辨，雙通道同步采樣，樣 速率每秒 1,000,000 點
外部信號記錄通道最高采樣速率 1M Hz
可拓展掃描電化學顯微鏡功能
實驗參數
CV 和 LSV 掃描速度	0.000001V/s ~ 10,000 V/s
掃描時的電位增量	0.1mV  (當掃速為 1000 V/s 時)
CA 和 CC 的脈沖寬度	0.00002 ~ 1000 sec
CA 的最小采樣間隔	2μs
CC 的最小采樣間隔	2μs
CC 模擬積分器
DPV 和 NPV 的脈沖寬度	0.0001 ~ 10 sec
SWV 頻率	0.001 ~ 100 kHz
i-7003t 的最小采樣間隔	2μs
ACV 頻率范圍	0.1 ~ 10 kHz
SHACV 頻率范圍	0.1 ~ 10kHz
FTACV 頻率范圍	0.1 ~ 10Hz，可同時獲取基波，   二次諧波，  三次諧波，  四次諧波， 五次諧波，六次諧波的 ACV 數據
交流阻抗頻率范圍	10μHz ~ 1 MHz
交流阻抗振幅	0.00001 V ~ 1 V 均方根值
