內膽尺寸	350 高×850 寬×800 深×3
外形尺寸	2000 高×1270 寬×1150 深
適用產品	電池、電芯、極片烘烤

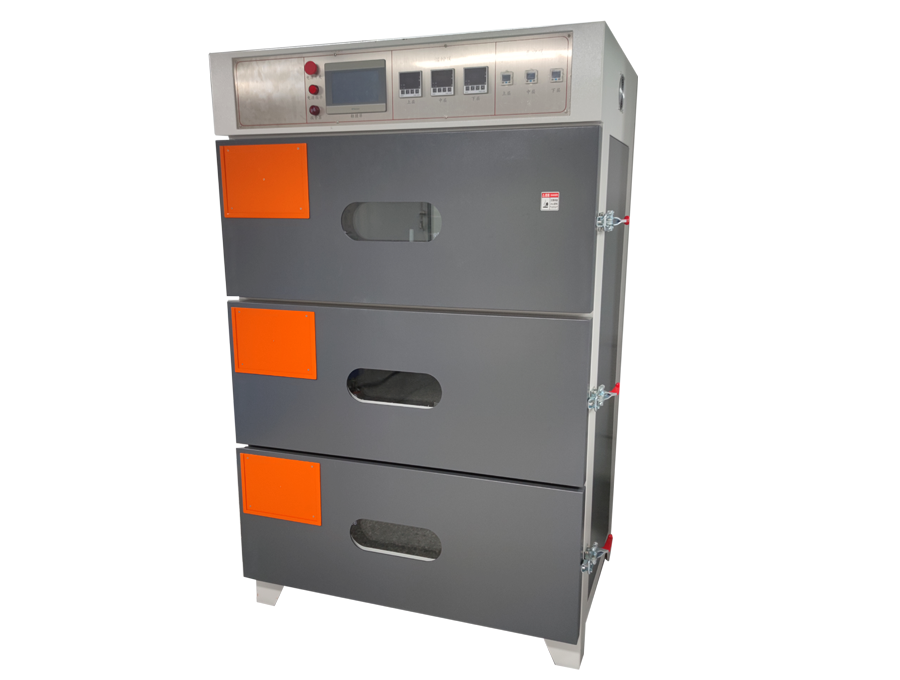

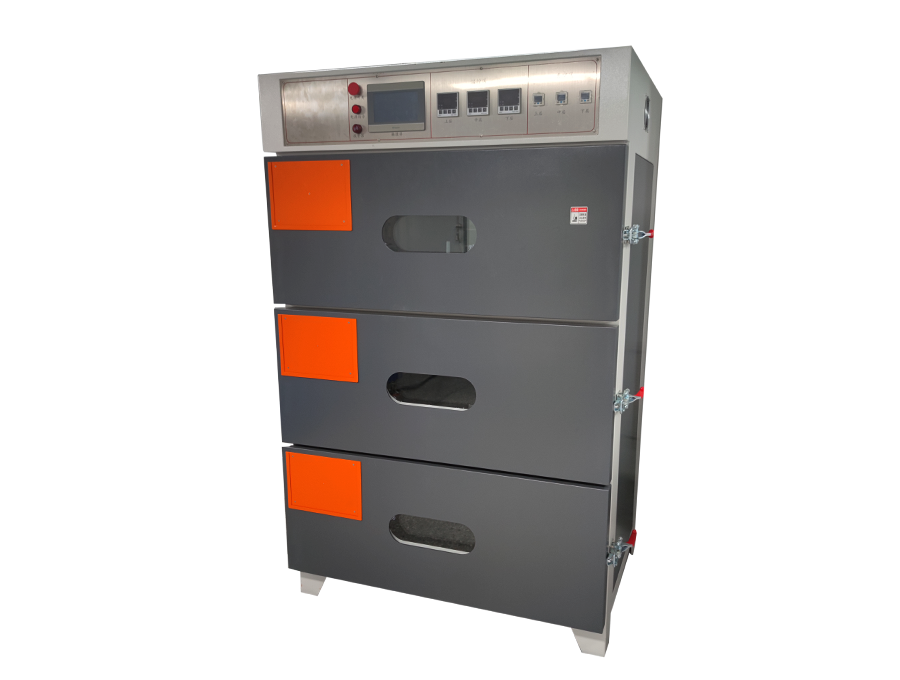

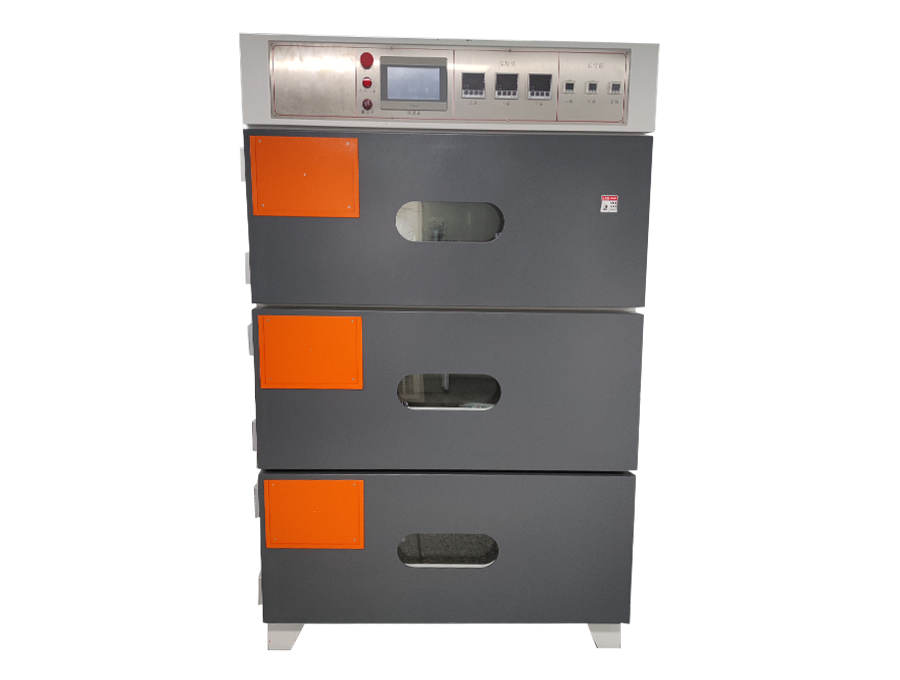

設備系列	常規真空烤箱系列



1、  基本結構有 5 個部分組成：
1.   機架部分；
2.   內腔部分；
3.   抽真空充氮?dú)獠糠郑?br /> 4.   電氣控制部分；
5.   外循環部分；
2、  工作原理
每臺機可連續循環工作；基本流程：開門將電芯或極片放入烤箱中，再設定加熱時間、 真空時間、氮?dú)鈺r(shí)間系統將根據已設定的時間參數自動完成加熱和定時換氣，完成烘烤過程。
3、配置
3.1、內腔：采用 3.0mm 不銹鋼，加強筋為鐵方通材料加工
3.2、機架：采用 1.5mm 優質冷軋板制成，由兩層保溫組成，棉為硅酸鋁、鋁箔棉、隔音棉三種分層 制作；
3.3、熱風系統：各層均由風機、發熱箱、風道、風管等組成，更能達到溫度的一致性 ；
3.4、控制系統：由 PLC、觸摸屏、壓力傳感器、高真空擋板閥、固態繼電器、溫控儀、電磁閥組等 組成；
3.4、五金件：包括門、后蓋、真空管及其它沖壓件等組成；
4、機器特點
4.1、開門方式：單開門；彈性雙層玻璃門，三層壓力檢測，有過壓保護作用；
4.2、內膽密封圈:開模澆筑而成硅橡膠 O 型密封圈，耐高溫、耐腐蝕
4.3、原理：環繞式熱風外循環。雙層隔熱式保溫，外溫不高于室溫+15 度；
4.4、加熱結構：采用 O 型外部循環風，左邊出風，右邊吸風，達到溫度一致性；
4.5、高真空氣動擋板閥，隔離式三層單獨控制；
4.6、觸摸屏顯示， 自動循環自動控制，完成最后一步回到真空保壓；數顯安全溫度；
4.7、設有多位式超溫保護溫度控制裝置，可有效防止溫度失控等溫度控制安全問題，提高了超溫保 護的精準性；
4.8、控制屏采用觸摸屏集中操作，操作方便，控制可靠。程序控制器采用 PLC 控制，工作穩定可靠；
4.9、三層烤箱單獨控制，可以分別設定總烘烤時間，周期時間，抽真空時間，干燥時間，參數設定 后，可以按下自動按鍵進入自動烘烤程序，當時間到達烘烤時間后自動關機，如果溫度超過安全溫 度值，會自動發出報警并且紅色指示燈亮，并自動停止加熱，且在顯示屏上顯示報警信息；
4.10、往箱內充干燥氣到-0.1Mpa 至-0.02Mpa 間任意設定值可自動停止充氣；
4.11、正常工作中，故障提示報警及故障原因可描述于屏上；
4.12、真空管具有防腐性；
4.13、程序互鎖防層間串氣。
技術參數：

序號	項目	技術參數
1	加熱原理	外循環熱風加熱
2	電源	380V 50HZ  14KW
3	氣源	干燥氣體 0.1-0.2Mpa/真空-0.098- -0.1Mpa/壓縮氣 0.4-0.5Mpa
4	溫度	室溫至 150℃
5	真空度	抽到－0.1-－0.098Mpa 間時，數顯 24H 保壓≥95%
6	顯示誤差	設定值和穩定后表顯值≤±0.1℃
7	保溫性能	外壁溫度不超過 45 度 (玻璃門除外)
8	溫度均一性	離壁 50MM 內腔各點：真空時≤±4.5℃，常壓時≤±3.5℃
9	串溫性	≤20℃ (鄰層升溫 100 度內，只比室溫高 20 度內)
10	響應速度	室溫至 80℃≤30 分鐘內表顯達到設定值，空載芯部溫度 穩定時間 60-120 分鐘
11	抽真空和充氮?dú)馕恢眉?接口規格	接口位置在設備后部；抽真空接口為 DN20，充干燥氣接 口為￠12mm 氣管接口
12	內膽尺寸 (201 材質)	350 高×850 寬×800 深×3
13	外形尺寸	2000 高×1270 寬×1150 深
14	外觀顏色 (烤漆處理)	灰白橙

電氣配置：

序號	名稱	規格描述
1	PLC	福建維控
2	觸摸屏	7 寸 LCD 維控彩屏
3	溫控器	數顯智能溫控儀/微電腦 PID 自動演算
4	溫控模式	PID+SSR(可控硅) ，上海亞泰
5	超溫保護	上海亞泰溫控儀
6	溫度傳感器	華菱 K 型熱電偶
7	真空表	數顯真空表/-101.0-101.0kPa 正負壓通用型 ，臺灣經登
8	真空閥/氮?dú)忾y	真空擋板閥
9	報警器	聲光報警
10	發熱管	宏成達
11	控制方式	每個工作室獨立工作，加熱、抽真空和充氮?dú)獾墓ぷ鞣绞?為 PLC 自動循環式，各工作段的操作通過觸摸屏設置

7、安裝條件
7.1 烘箱正面距離墻壁不得小于 1500mm，左右后側不得小于500mm。用戶須提供獨立的配電開 關并負責設備外部的電源的連接。
7.2 安裝區域條件 (買方提供) ：
7.2.1 電源：三相四線交流 380±38V，頻率：50±1Hz；
7.2.2 真空源：壓力-0.1MPA，真空管 DN20 寶塔接頭
7.2.3 氮?dú)庠矗簤毫?0.1~0.2MPA，氮?dú)夤艿馈?2 氣管
7.2.4 壓縮空氣：0.4~0.6MPA， ￠8 氣管 7.4、電能耗
7.4.1 最大時≤14kw/小時 7.5、環境要求
7.5.1 溫度-5~35℃ ，濕度 ≤40%
7.5.2 周圍無易燃易爆氣體、液體或固體
7.5.3 杜絕在箱內烘烤易燃物品，可燃?xì)怏w及爆炸性物。
8、每臺隨機配件清單：說明書 1 份
9、質量保證與售后服務：
9.1、所有設備在安裝調試合格之日起計算質保期，整機質保期為 12 個月。質保期內所發生 的設備故障，賣方無償提供設備維護和更換零部件，自接到服務通知起 (電話、傳真或 信函)2 小時內給買方作出響應；對買方不能自行解決的問題，賣方人員應及時到買方現場進 行維修；
9.2 賣方職責
9.2.1 解決在非買方環境或人為因素所造成的設備疑難故障，包括由此造成的零部件更 換、機械及電器故障的排除及其它問題；
9.2.2 及時軟件更新，不斷提升設備性能。
9.3 技術支持
9.3.1 設備保修期滿后賣方仍然進行為期三年的跟蹤服務和技術支持；
9.3.2 免費軟件更新；
9.3.3 有償提供技改服務，只收取基本配件費用和人工差旅費用。
培訓內容包括：
A、設備安全防護常識
B、設備的工作原理及總體結構
C、設備的操作和注意事項
D、設備的日常維護及備件更換操作技能
型號選型指南
