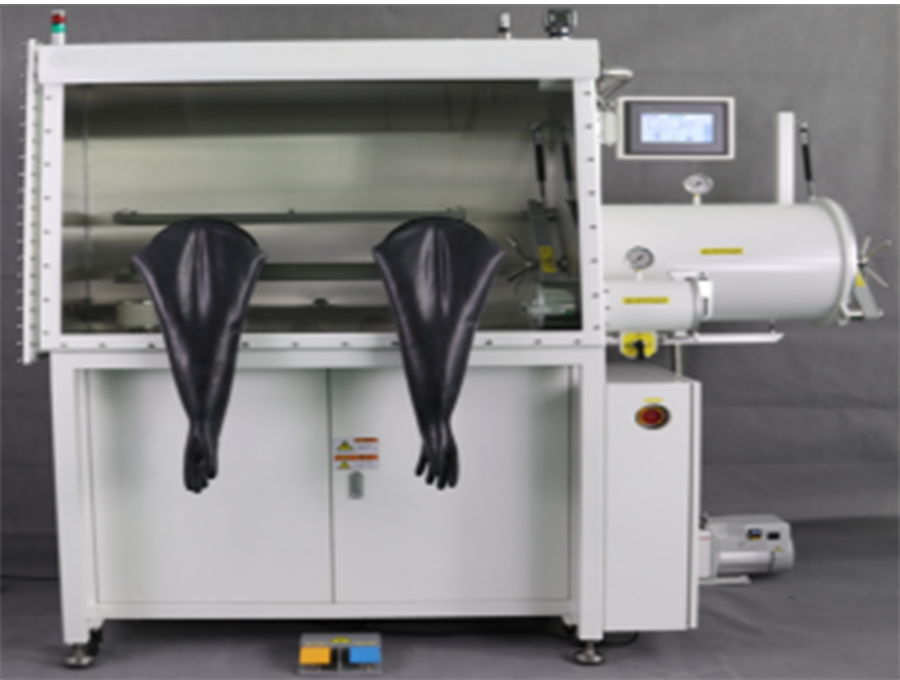

GRS-1200單工位手套箱
一、技術參數
1.箱體
箱    體：1200mm（長）×770mm（下寬）×900mm（高）、材質為3mm厚SUS304。
前    窗：傾斜設計的操作面，8mm厚可拆卸鋼化玻璃視窗。
手 套 口：直徑220mm硬鋁合金實心棒材加工而成，經耐腐蝕陽極氧化處理。
手    套：美國諾斯丁基橡膠手套，手套口徑8英寸，厚度0.4 mm。
壓    力：使用壓力區間為-12mbar—12mbar。
壓力開關：德國哈斯瓦謝微壓壓力傳感器。
照    明：使用LED燈帶，節能環保。
置 物 架：箱體設置2層置物架。
支    架：高920mm，安裝有萬向腳輪及不銹鋼水平支撐座。
接    口：箱體設置多個KF40接口，以便于接入液體、氣體、信號等。
電    源：220V、50Hz多孔灌膠插線板。
過 濾 器：箱體進出口處采用復合HEPA標準的過濾精度0.3微米高效過濾器。
泄 漏 率：＜0.001vol%/h。
自動清洗：箱體帶自動清洗功能，快速置換箱體氣氛。

2.過渡艙
尺  寸：大過渡艙Φ390mm*600mm，材質為3mm厚SUS304，活塞門。
小過渡艙Φ150mm*300mm，材質為3mm厚SUS304。
位  置：箱體右側有大小過渡艙各1個，箱體左側有1個小過渡艙。
托  盤：大過渡艙內設可滑動300mm*450mm SUS304托盤。
小過渡艙內設半圓形SUS304托盤。
小過渡艙蓋采用杠桿鎖壓緊式，開閉簡單方便且密封性能優異。
操  作：大過渡艙手動開閉，具有自動抽氣補氣功能，通過觸摸屏控制。
小過渡艙手動開閉，三通球閥手動操作抽氣補氣。
真空度：≤－0.1MPa，帶顯示，配置德國WIKA耐震真空壓力表。
3.循環凈化再生系統
3.1循環風機
3.1.1品  牌：臺灣達綱，采用西門子變頻器控制。
3.1.2流  量：90m³/h，安裝在密閉的經壓力測試的不銹鋼容器內。
3.1.3降  噪：裝有風機的不銹鋼容器下部有減震裝置，降低風機噪音。
3.1.4水  冷：裝有水冷回路，可接水路降低風機運行時產生的熱量。
3.2單凈化柱
3.2.1凈化材料：5KG美國UOP分子篩、5KG德國BASF銅觸媒。
3.2.2凈化能力：水：2KG、氧氣：60升。
3.2.3凈化效果：水氧含量＜1PPM。
3.2.4工作氣體：純度為99.999% 的N2（氮?dú)猓┗駻r（氬氣）。
3.2.5高真空角閥：采用新萊全不銹鋼角閥，防腐耐用。
3.3再生系統
3.3.1再  生：凈化材料吸附飽和后，用混合氣再生，恢復凈化材料凈化能力。
3.3.1混合氣：H2 5%、N2 95% ；H2 5%、Ar 95%。
3.4閥    組：德國Burkert電磁閥組，模塊化設計。
4．控制顯示系統
4.1控制方式：昆侖通泰7”觸摸屏、循環再生控制、密碼保護、動態界面。
4.2壓力控制：觸摸屏自動控制箱體、過渡艙的壓力（±10mbar），工作壓力0~5mbar。
4.3腳 踏 閥：微調箱體壓力、方便操作。
4.4自動清洗：在觸摸屏點擊箱體自動清洗功能并設定時間，系統將開始清洗箱體。
4.5水氧報警：箱體內水氧含量超出設定值時聲光報警。
5.真空泵
        愛德華RV12真空泵，流量12m³/h、極限真空2*10^-3mbar，對大小過渡艙進行抽真空。
6.水分析儀
6.1 品  牌：原裝進口英國Michell，采用先進陶瓷濕度變送器，有溫度補償、PLC顯示。
6.2 范  圍：0-500ppm
6.3 誤  差：±1% ppm
6.4 環  境：－10℃—50℃

 7.氧分析儀
7.1 品  牌：原裝進口美國GE、帶獨立顯示、PLC顯示、電化學傳感器、靈敏度高
  7.2 范  圍：0-20、50、100、500、1000ppm
  7.3 誤  差：±1% ppm
7.4 環  境：－10℃—50℃

8．有機溶劑吸附系統
吸附材料：水洗真空烘烤優質活性炭（寧夏產），10KG。
吸附效果：吸附粉塵及有機溶劑，飽和后更換新材料。

二、主要配置

序號	名稱	品牌	規格	單位	數量	備注
1	箱體	格瑞斯	尺  寸：1200×770×900mm 材  質：3mm厚SUS304 手  套：美國諾斯丁基橡膠8B1532 照  明：LED光源 傳感器：德國哈斯瓦謝微壓壓力傳感器 清  洗：箱體自動清洗，快速置換	臺	1
2	大過渡艙	格瑞斯	大過渡艙：Φ390*600mm          自動抽補功能	臺	1
3	小過渡艙	格瑞斯	小過渡艙：Φ150*300mm 材    質：3mm厚SUS304	臺	2
4	循環凈化再生系統	格瑞斯	凈化柱1個 德國BASF銅觸媒5KG 美國UOP分子篩5KG 全不銹鋼高真空擋板閥 風  機1臺   臺灣達綱風機、流量100M3/h 閥  組1套 德國Burkert電磁閥組             模塊化設計	套	1
5	控制系統	西門子	德國西門子PLC	套	1
6	顯示系統	昆侖通泰	7”彩色觸摸屏，動態顯示	套	1
7	真空系統	愛德華	RV12	套	1
8	水分析儀	英國Michell	原裝進口英國Michell，采用先進陶瓷濕度變送器，有溫度補償、PLC顯示	臺	1
9	氧分析儀	美國GE	原裝進口、獨立顯示、PLC顯示	臺	1
10	有機溶劑吸附系統	格瑞斯	水洗真空烘烤優質活性炭，10KG	套	1

序號	備品附件	單位	數量	備注
1	合格證	套	1
2	操作說明書	套	1
3	全套密封圈	套	1	（贈送）
