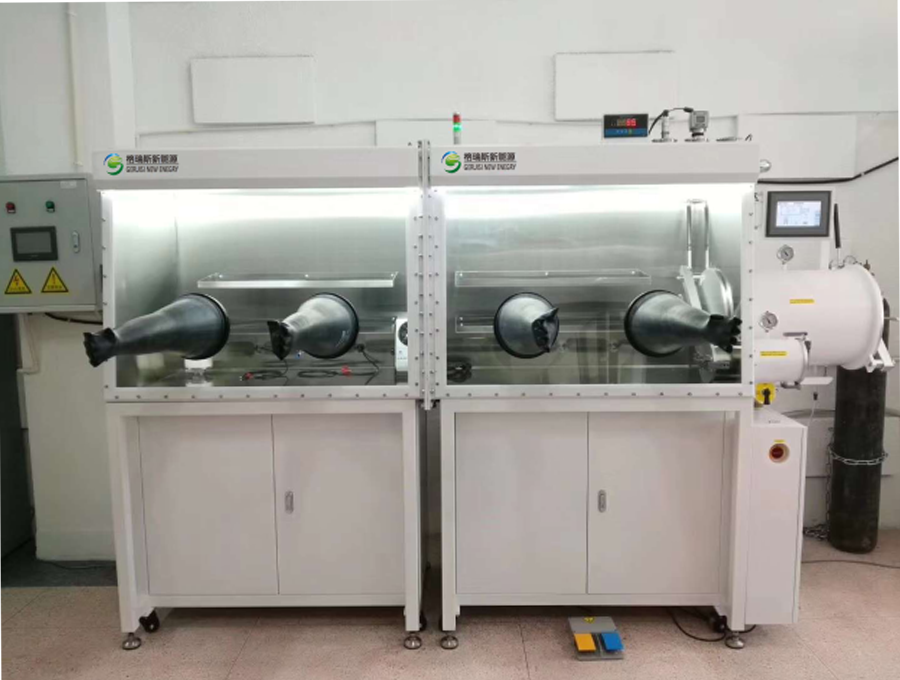

單面雙工位手套箱

一、技術參數
1.箱體
箱    體：1800mm（長）×770mm（下寬）×900mm（高）、材質為3mm厚SUS304；
前    窗：傾斜設計的操作面，8mm厚可拆卸鋼化玻璃視窗；
手 套 口：直徑220mm硬鋁合金實心棒材加工而成，經耐腐蝕陽極氧化處理；
手    套：美國諾斯丁基橡膠手套，手套口徑8英寸，厚度0.4mm；
壓    力：使用壓力區間為±10mbar；
壓力開關：德國哈斯瓦謝微壓壓力傳感器；
照    明：使用LED燈帶，節能環保；
置 物 架：箱體設置2層置物架；
支    架：高950mm，安裝有萬向腳輪及不銹鋼水平支撐座；
接    口：箱體設置多個KF40接口，以便于接入液體、氣體、信號等；
電    源：220V、50Hz多孔灌膠插線板；
過 濾 器：箱體進出口處采用復合HEPA標準的過濾精度0.3微米高效過濾器；
泄 漏 率：＜0.001vol%/h（符合ISO10648-2國際標準）；
自動清洗：箱體帶自動清洗功能，快速置換箱體氣氛。

二、過渡艙
尺  寸：大過渡艙Φ390mm * 600mm，材質為3mm厚SUS304，活塞門；
小過渡艙Φ150mm * 330mm，材質為3mm厚SUS304；
位  置：箱體右側有大小過渡艙各1個。
托  盤：大過渡艙內設可滑動300mm * 450mm，SUS304托盤；
小過渡艙內設半圓形SUS304托盤；
小過渡艙蓋采用杠桿鎖壓緊式，開閉簡單方便且密封性能優異。
操  作：大過渡艙手動開閉，具有自動抽氣補氣功能，通過觸摸屏控制。
小過渡艙手動開閉，三通球閥手動操作抽氣補氣。
真空度：≤－0.1MPa，帶顯示，配置德國WIKA耐震真空壓力表。


三、循環凈化再生系統
3.1循環風機
3.1.1品牌：臺灣達綱風機，耐用，采用西門子變頻器控制；
3.1.2流量：90m³/h，安裝在密閉的經壓力測試的不銹鋼容器內；
3.1.3降噪：裝有風機的不銹鋼容器下部有減震裝置，降低風機噪音；
3.1.4水冷：裝有水冷回路，可接水路降低風機運行時產生的熱量。
風機可根據箱體內水氧含量值進行變頻調節，水氧達標時風機低速運轉，水氧超標時風機高速運轉。

3.2單凈化柱（10kg/柱）
3.2.1凈化材料：填裝5KG美國UOP分子篩、5KG德國BASF銅觸媒；
3.2.2凈化能力：水：2KG、氧氣：60升；
3.2.3凈化效果：水氧含量＜1PPM；
3.2.4工作氣體：純度為99.999% 的N2（氮?dú)猓┗駻r（氬氣）；
3.2.5高真空角閥：采用新萊全不銹鋼角閥，防腐耐用。

3.3再生系統
3.3.1再  生：凈化材料吸附飽和后，用混合氣再生，恢復凈化材料凈化能力；
3.3.1混合氣：H2 5%、N2 95% ；H2 5%、Ar 95%；

3.4閥    組：德國Burkert電磁閥組，集成閥座模塊化設計。

四、控制顯示系統
4.1控制方式：西門子PLC、昆侖通泰7”觸摸屏、循環再生控制、密碼保護、中英界面；
4.2壓力控制：觸摸屏自動控制箱體、過渡艙的壓力（±10mbar），工作壓力0~5mbar；
4.3腳踏閥：微調箱體壓力、方便操作；
4.4安全閥：箱體壓力超過12mbar時自動開啟安全閥泄壓，保護設備、手套、材料；
4.5自動清洗：在觸摸屏點擊箱體自動清洗功能并設定時間，系統將開始清洗箱體；
4.6水氧報警：箱體內水氧含量超出設定值時聲光報警。

五、真空泵
愛德華RV12真空泵，流量12m³/h、極限真空2*10^-3mbar，對大小過渡艙進行抽真空。配備油霧過濾器。

六、水分析儀
6.1 品牌：原裝進口英國米歇爾、PLC顯示；
6.2 范圍：0-500 ppm；
6.3 誤差：±1% ppm；
6.4 環境：－10℃—50℃.

七、氧分析儀
7.1 品牌：久尹、美國AII傳感器（電化學）、獨立顯示、PLC顯示、靈敏度高；
7.2 范圍：0-10、100、1000ppm多段測量，微量氧專用；電化學電池（耐污染能力強，使用于鋰電研發生產領域）；
7.3 精度：0 ~ 10PPM    ±3%FS（0.3PPM）；
0 ~ 100PPM   ±2%FS（ 2 PPM）；
0 ~ 1000PPM  ±1%FS（10 PPM）；
7.4 環  境：－10℃—50℃；
有全量程獨立顯示，可自行校準！數據無法作假！
八、有機溶劑吸附系統（溶劑柱）
吸附材料：填裝水洗真空烘烤優質活性炭（寧夏產），10KG；
吸附效果：吸附粉塵及有機溶劑，飽和后更換新材料。
（二）主要配置

序號	名稱	品牌	規格	單位	數量	備注
1	箱體	格瑞斯	尺  寸：1800×770×900mm 材  質：3mm厚SUS304 前  窗：10mm厚鋼化玻璃 接  口：箱體背板多個KF40接口         手  套：美國諾斯丁基橡膠手套 照  明：LED光源 傳感器：德國哈斯瓦謝微壓壓力傳感器 清  洗：箱體自動清洗，快速置換	臺	1
2	大過渡艙	格瑞斯	大過渡艙：Φ390*600mm自動抽補 材    質：3mm厚SUS304	臺	1
3	小過渡艙	格瑞斯	小過渡艙：Φ150*330mm 材    質：3mm厚SUS304	臺	1
4	循環凈化再生系統	格瑞斯	凈化柱：德國BASF銅觸媒5KG 美國UOP分子篩5KG 不銹鋼高真空擋板閥 風  機：達綱風機、流量90M3/h 閥  組：德國Burkert電磁閥組         集成閥座模塊化設計	套	1
5	控制系統	西門子	德國西門子PLC	套	1
6	顯示系統	昆侖通泰	7”彩色觸摸屏	套	1
7	真空系統	愛德華	英國愛德華RV12 流量12m³/h，極限真空2*10-3mbar	套	1
8	水分析儀	英國米歇爾	原裝進口、PLC顯示	臺	1
9	氧分析儀	久尹	美國AII傳感器、獨立顯示、PLC顯示	臺	1
10	有機溶劑吸附系統	格瑞斯	填裝水洗真空烘烤優質活性炭	套	1




（三）隨機配件

序號	備品附件	單位	數量	備注
1	合格證	套	1
2	操作說明書	套	1
3	水洗真空烘烤優質活性炭	KG	10	（贈送）
4	密封圈	套	1	（贈送）
