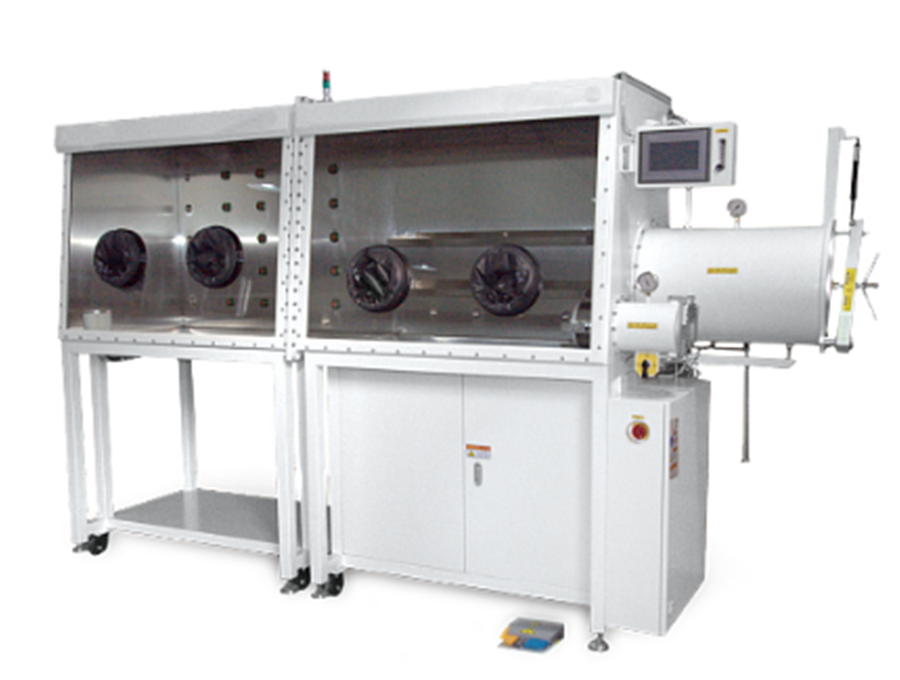

雙面四工位手套箱技術參數

1.箱體
箱    體：2400mm（長）×1200mm（下寬）×900mm（高）、材質為3mm厚SUS304。（兩節雙面箱體）
前    窗：傾斜設計的操作面，8mm厚可拆卸鋼化玻璃視窗。
手 套 口：直徑220mm硬鋁合金實心棒材加工而成，經耐腐蝕陽極氧化處理。
手    套：美國諾斯丁基橡膠手套，手套口徑8英寸，厚度0.4 mm。
壓    力：使用壓力區間為±10mbar。
壓力開關：德國哈斯瓦謝微壓壓力傳感器
照    明：使用LED燈帶，節能環保。
置 物 架：箱體設置2層置物架。
支    架：高950mm，安裝有萬向腳輪及不銹鋼水平支撐座。
接    口：箱體設置多個KF40接口，以便于接入氣體、液體、信號等。
電    源：220V、50Hz多孔灌膠插線板。
過 濾 器：箱體進出口處采用復合HEPA標準的過濾精度0.3微米高效過濾器。
泄 漏 率：＜0.001vol%/h，ISO 10648-2國際標準，具有中國計量科學研究院檢測報告。
自動清洗：箱體帶自動清洗功能，快速置換箱體內氣氛。
2.過渡艙
尺  寸：大過渡艙Φ390mm*600mm，材質為3mm厚SUS304，活塞門。
小過渡艙Φ150mm*330mm，材質為3mm厚SUS304。
位  置：箱體右側有大小過渡艙各1個。
托  盤：大過渡艙內設可滑動240mm*580mm SUS304托盤。
小過渡艙內設半圓形SUS304托盤。
小過渡艙蓋采用杠桿鎖壓緊式，開閉簡單方便且密封性能優異。
操  作：大過渡艙手動開閉，具有自動抽氣補氣功能，通過觸摸屏控制。
小過渡艙手動開閉，三通球閥手動操作抽氣補氣。
真空度：≤－0.1MPa，帶顯示，配置德國WIKA耐震真空壓力表。


3.循環凈化再生系統
3.1循環風機
品  牌：臺灣達綱風機，流量90m³/h
采用西門子變頻器控制。
安  裝：安裝在密閉的經壓力測試的不銹鋼容器內。
降  噪：裝有風機的不銹鋼容器下部有減震裝置，降低風機噪音。
水  冷：裝有水冷回路，可接水路降低風機運行時產生的熱量。
3.2單凈化柱
凈化材料：填裝7.5KG美國UOP分子篩、7.KG德國BASF銅觸媒。
凈化能力：水：3KG、氧氣：90升。
凈化效果：水氧含量＜1PPM。
工作氣體：純度為99.999% 的N2（氮氣）或Ar（氬氣）。
高真空角閥：新萊不銹鋼角閥，采用焊接波紋管，耐真空性能優異。
3.3再生系統
再  生：凈化材料吸附飽和后，用混合氣再生，恢復凈化材料凈化能力。
混合氣：H2 5%、N2 95% ；H2 5%、Ar 95%。
3.5 有機溶劑吸附系統
填裝水洗真空烘烤優質活性炭6KG，吸附粉塵及有機溶劑，飽和后更換新材料。
該系統前后裝有閥門且設有抽真空補氣回路，更換材料時不會破壞箱體氣氛。
4.控制顯示系統
控制方式：西門子PLC、昆侖通泰7”觸摸屏、循環再生控制、密碼保護、中英界面。
壓力控制：觸摸屏自動控制箱體、過渡艙的壓力，箱體工作壓力-10mbar ~ +10mbar。
腳 踏 閥：微調箱體壓力、方便操作。
安 全 閥：箱體壓力超過12mbar時自動開啟安全閥泄壓，保護設備、手套、材料。
自動清洗：在觸摸屏點擊箱體自動清洗功能并設定時間，系統將開始清洗箱體。
水氧報警：箱體內水氧含量超出設定值時報警。

7.水分析儀
品  牌：原裝進口英國米歇爾、陶瓷濕度變送器、PLC顯示
范  圍：-100~+20℃露點（0-1000PPM）
精  度：±2℃露點
環  境：-40℃  ~ +60℃


7.氧分析儀
品  牌：久尹、美國AII傳感器（電化學）、獨立顯示、PLC顯示、靈敏度高
范  圍：0-10、100、1000ppm            微量氧專用電化學電池
精  度：0 ~ 10PPM    ±3%FS（0.3PPM）
0 ~ 100PPM   ±2%FS（ 2 PPM）
0 ~ 1000PPM  ±1%FS（10 PPM）
環  境：－10℃—50℃
氧分析儀行業最高端美國AII GPR系列電化學
氧傳感器，抗污染能力超強，壽命長
獨立顯示屏上0~25%全量程顯示氧含量
客戶可自行校準，數值無法作假！


客戶可自行校準，數值無法作假！

9．有機溶劑、氫氟酸吸附系統
填裝美國UOP活性氧化鋁和高效活性氧化鋁，吸附氫氟酸、有機溶劑，飽和后可以快速更換。
二、主要配置

序號	名 稱	品 牌	規 格	單位	數量	備注
1	箱    體	格瑞斯	尺  寸：2400×1200×900mm 材  質：3mm厚SUS304 前  窗：8mm厚鋼化玻璃 接  口：箱體背板多個KF40接口         手  套：美國諾斯丁基橡膠手套 照  明：LED光源 傳感器：德國哈斯瓦謝 清  洗：箱體自動清洗，快速置換	臺	1
2	大過渡艙	格瑞斯	大過渡艙：Φ390*600mm自動抽補 材    質：3mm厚SUS304	臺	1
3	小過渡艙	格瑞斯	小過渡艙：Φ150*330mm 材    質：3mm厚SUS304	臺	1
4	循環凈化再生系統	格瑞斯	凈化柱：德國BASF銅觸媒7.5KG 美國UOP分子篩7.5KG 不銹鋼高真空擋板閥 風  機：臺灣達綱風機、流量90M3/h 西門子變頻器控制 閥  組：德國Burkert電磁閥組         集成閥座模塊化設計 有機溶劑、HF吸附系統          填裝真空烘烤活性炭與高效活性氧化鋁。	套	1
5	控制系統	西 門 子	德國西門子PLC	套	1
6	顯示系統	昆侖通泰	7”彩色觸摸屏	套	1
8	水分析儀	英國米歇爾	原裝進口、獨立顯示、PLC顯示	臺	1
9	氧分析儀	久尹	原裝進口美國AII傳感器、獨立顯示、PLC顯示	臺	1
10	真空系統	愛德華	英國愛德華RV12 流量12m³/h極限真空2*10-3mbar	套	1



三、隨機配件

序號	備品附件	單位	數量	備注
1	合格證	套	1
2	操作說明書	套	1
3	全套密封圈	套	1	（贈送）
