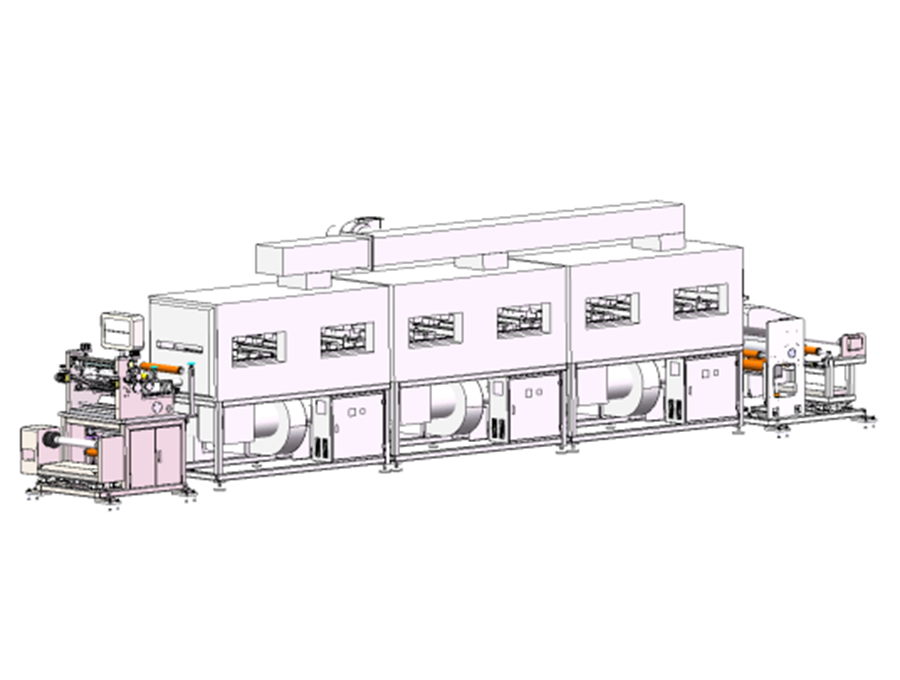

特點：
*可自由切換實現連續和間歇涂布；
*基材張力控制，走帶穩定，配置糾偏裝置；
*熱風式烘箱，上、下雙面吹風，干燥效果優質；
*三輥轉移式涂布，有較寬的涂布窗口；
*逗號刮刀計量，配合精密調節機構，獲得高涂布精度；
*PLC控制，觸摸屏操作，方便易用；
*可選溶劑回收處理裝置；
設備技術參數及設備主要配置
（一）設備主要配置：

名稱	產地
PLC	松下（日本）
觸摸屏	臺灣威綸
電氣控制器件	德國魏德米勒
伺服電機	松下（日本）
溫控器	歐姆龍（日本）
全自動糾偏	光電糾偏
全自動張力	日本伺服控制
主放(收)料伺服電機	日本松下
深溝球軸承（機頭）	NSK/NTN
涂布輥	電鍍硬鉻
背輥	進口三元乙丙橡膠
導向輥	鋁合金表面陽極處理

（二）設備功能:

序號	項目	技術參數	備注
1.	適合體系	三元、磷酸鐵鋰、鈷酸鋰、錳酸鋰、石墨、硅碳以及其它體系電池正、負極片涂布工藝
2.	涂布方式	連續涂布、間歇涂布	轉移涂布機
3.	烘箱節數	1節1米烘箱
4.	涂布速度	0~0.5米/min	視烘干情況而定
5.	運行基材厚度	鋁箔（Al）： 8～30um     銅箔(Cu)： 8～30um
6.	輥面設計寬度	330 mm
7.	保證涂布寬度	280mm以內
8.	涂布輥，膠輥	Φ120mm
9.	刮輥	Φ80mm
10.	涂布精度	±3um
11.	雙面涂膜重量精度(mg/cm2)	涂布中心值±1.0%
12.	適合漿料黏度	2000~12000 (mPas)
13.	單面涂布干厚度范圍	20-200μm
14.	溶劑特性	油性溶劑NMP(s.g=1.033,b.p=204℃)
		水性溶劑H2O/NMP(s.g=1.000,b.p=100℃)
15.	適合固含量范圍	20~85%
16.	涂布尺寸精度	L≤±1、W≤±0.5	L：長度方向 W：寬度方向
17.	正反面對位精度	L≤±1、W≤±0.5


（三）各部分結構介紹：
1,整體式放卷，機頭機構：

序號	項目	技術參數	備注
1.	過輥安裝結構	鋼架牢固安裝
2.	過輥表面處理	金屬鋁輥表面氧化
3.	張力控制系統	自動控制恒張力，張力范圍0~50N,伺服電機控制
4.	糾偏方式	自動EPC控制，行程50mm
5.	上卷料方式	料卷采用3英寸氣脹軸氣漲軸固定；
		放卷單氣脹軸
6.	最大放卷卷徑	Ф250mm
7.	氣脹軸最大承重	25Kg
8.	放卷氣脹軸條數	1條
9	主傳動電機	伺服電機
10	過輥表面處理	金屬鋁輥表面氧化
11	刮刀結構	雙面逗號刮刀
12	涂輥（鋼輥）	表面鍍硬鉻
13	背輥（膠輥）	表面包進口三元乙丙膠
14	刮刀間歇高度調整	手動調整;
15	單機頭位置	烘道前安裝、操作


3、烘道

序號	項目	技術參數	備注
1.	烘箱結構	雙層獨立加熱，上下排布
2.	烘箱長度	1米/節
3.	材質	SUS304不銹鋼
4.	溫度控制	分為正常工作溫度控制、超溫監測報警的保護控制，并切斷加熱主電源；各段完全獨立控制
5.	加溫方式	電加熱，熱風循環結構
6.	單節烘箱加熱功率	6KW
7.	烘道內溫度	設計Max150℃，單節烘箱內溫差≤±2.5℃
8.	吹風方式	上、下吹風，上、下風室共用加熱體
9.	風嘴結構	風嘴槽采用專用模具開槽
10.	風機控制	接觸器控制
11.	加熱控制	固態繼電器
12.	風機材質	SUS304不銹鋼
13.	溶劑回收系統	可選配


4、收卷機構：功能與放卷一樣，如下

序號	項目	技術參數	備注
1.	行進糾偏	出烘道口安裝
2.	張力	自動控制恒張力
3.	安裝結構方式	鋼架牢固安裝
4.	收卷氣脹軸條數	1條	單臂收卷


5、控制系統：

序號	項目	技術參數	備注
1	主控系統	觸摸屏、PLC、伺服系統
2	運行方式	手動、自動、急停；整機前后均能進行操作
4	報警情況	設備出現故障時，觸摸屏將顯示相應的修正畫面

6、涂布設備外型尺寸及重量：尺寸L1700*W1040*H1000mm  重量約：600KG 安裝腳輪腳座
7、硬件精度

序號	項目	技術參數	備注
1.	刮刀	圓跳≤±1.5um，Ra0.4, 直線度≤±1.5um
2.	涂輥（鋼輥）	圓跳動≤±1 .5um，Ra0.4 直線度≤±1.5um
3.	膠輥	圓跳動≤10um，直線度≤10um
4.	糾偏偏差	±0.2mm


六、安裝環境要求
      1）機頭環境溫度25~30℃，其余10~40℃；
2）機頭相對濕度正極RH ≤35%、負極RH ≤98%，其余≤98%；
