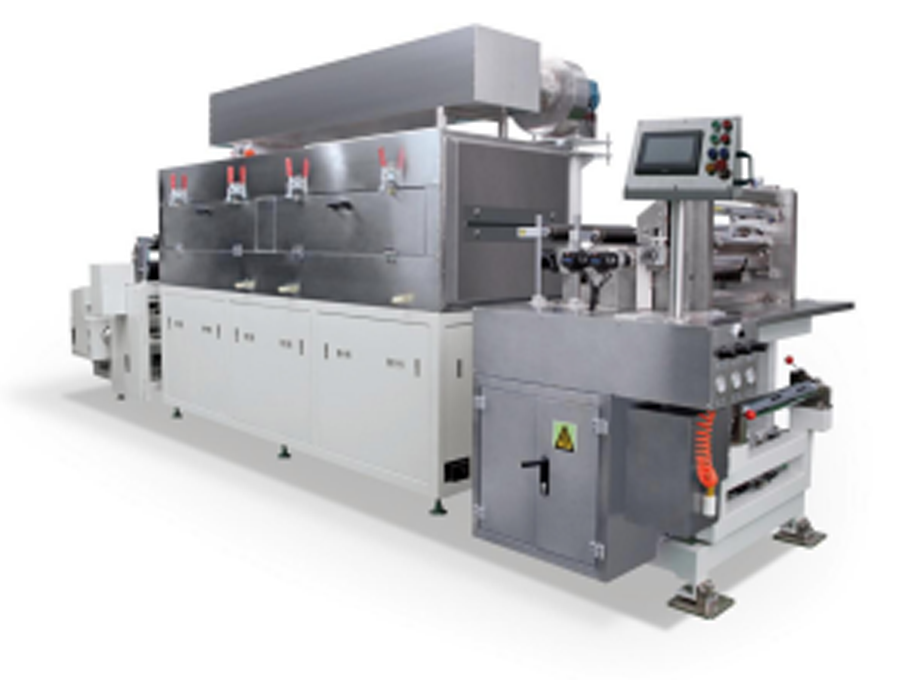

產品特點：
*基材張力控制，走帶穩定，配置糾偏裝置；
*熱風式烘箱，干燥效果優質；
*三輥轉移式涂布，有較寬的涂布窗口；
*逗號刮刀計量，配合精密調節機構，獲得高涂布精度；
*PLC控制，觸摸屏操作，方便易用；
*可選配溶劑回收處理裝置
設備技術參數及設備主要配置
（一）設備主要配置：

序號	名稱	產地
1	PLC	歐姆龍/松下（日本）
2	觸摸屏	臺灣威綸
3	中間繼電器	德國魏德米勒
4	伺服電機	安川/松下（日本）
5	行星減速機	臺灣臺達
6	溫控器	歐姆龍（日本）
7	全自動糾偏	光電糾偏
8	全自動張力	伺服/張力傳感器控制
9	主放(收)料伺服電機	日本松下
10	深溝球軸承（機頭）	NSK/NTN
11	涂布輥	電鍍硬鉻
12	背輥	進口三元乙丙橡膠
13	導向輥	鋁合金表面陽極處理


（二）設備功能:

序號	項目	技術參數	備注
1.	適合體系	磷酸鐵鋰、鈷酸鋰、錳酸鋰、石墨、硅碳以及其它體系電池正、負極片涂布工藝
2.	涂布方式	連續涂布、間歇涂布	轉移涂布機
3.	烘箱節數	3節1米烘箱
4.	涂布速度	0~1.5米	視烘干情況而定
5.	運行基材厚度	鋁箔（Al）： 8～30um     銅箔(Cu)： 8～30um
6.	輥面設計寬度	330 mm
7.	保證涂布寬度	280mm以內
8.	涂布輥，膠輥	Φ120mm
9.	刮輥	Φ80mm
10.	涂布精度	±3um
11.	雙面涂膜重量精度(mg/cm2)	涂布中心值±1.0%
12.	適合漿料黏度	2000~12000 (mPas)
13.	單面涂布干厚度范圍	20-200μm
14.	溶劑特性	油性溶劑NMP(s.g=1.033,b.p=204℃)
		水性溶劑H2O/NMP(s.g=1.000,b.p=100℃)
15.	適合固含量范圍	20~85%
16.	涂布尺寸精度	L≤±1、W≤±0.5	L：長度方向 W：寬度方向
17.	正反面對位精度	L≤±1、W≤±0.5


（三）各部分結構介紹：
1,整體式放卷，機頭機構：

序號	項目	技術參數	備注
1.	過輥安裝結構	鋼架牢固安裝
2.	過輥表面處理	金屬鋁輥表面氧化
3.	張力控制系統	自動控制恒張力，張力范圍0~50N,伺服電機控制
4.	糾偏方式	自動EPC控制，行程50mm
5.	上卷料方式	料卷采用3英寸氣脹軸氣漲軸固定；
		放卷單氣脹軸
6.	最大放卷卷徑	Ф250mm
7.	氣脹軸最大承重	25Kg
8.	放卷氣脹軸條數	1條
9	主傳動電機	伺服電機
10	過輥表面處理	金屬鋁輥表面氧化， 圓跳動≤30um
11	刮刀結構	雙面逗號刮刀
12	涂輥（鋼輥）	表面鍍硬鉻
13	背輥（膠輥）	表面包進口三元乙丙膠
14	刮刀間歇高度調整	手動調整;
15	單機頭位置	烘道前安裝、操作


3、烘道

序號	項目	技術參數	備注
1.	烘箱結構	雙層獨立加熱，上下排布
2.	烘箱長度	1米/節 ，共3節，三段控溫
3.	材質	SUS304不銹鋼
4.	溫度控制	分為正常工作溫度控制、超溫監測報警的保護控制，各段完全獨立控制
5.	加溫方式	電加熱，熱風循環結構
6.	單節烘箱加熱功率	6KW
7.	烘道內溫度	設計Max150℃，單節烘箱內溫差≤5℃
8.	吹風方式	上、下吹風，上、下風室共用加熱體
9.	風嘴結構	風嘴槽采用專用模具開槽
10.	風機控制	接觸器控制
11.	加熱控制	固態繼電器
12.	風機材質	SUS304不銹鋼
13.	溶劑回收系統	可選配

4、收卷機構：功能與放卷一樣，如下

序號	項目	技術參數	備注
1.	行進糾偏	出烘道口安裝
2.	張力	自動控制恒張力，張力范圍0~50N
3.	安裝結構方式	鋼架牢固安裝
4.	收卷氣脹軸條數	1條	單臂收卷

5、控制系統：

序號	項目	技術參數	備注
1	主控系統	觸摸屏、PLC、模塊、伺服系統
2	運行方式	手動、自動、急停；整機前后均能進行操作
3	報警情況	設備出現故障時，觸摸屏將顯示相應的修正畫面
4	記數功能	生產數量/長度
5	頭尾厚度修調方式	程序控制鋼輥與膠輥速比實現；

6、涂布設備外型尺寸及重量：尺寸L6000*W1200*H1800mm  重量約：2T
（四）設備精度：
1、硬件精度

序號	項目	技術參數	備注
1.	刮刀	圓跳≤±1.5um，Ra0.4, 直線度≤±1.5um
2.	涂輥（鋼輥）	圓跳動≤±1 .5um，Ra0.4 直線度≤±1.5um
3.	膠輥	圓跳動≤10um，直線度≤10um
4.	糾偏偏差	±0.5mm


 安裝環境要求
       1）機頭環境溫度25~30℃，其余10~40℃；
2）機頭相對濕度正極RH ≤35%、負極RH ≤98%，其余≤98%；
五、 配套設施
1）電源：3相  380V，50HZ, 電壓波動范圍：+8%～–8%；電源啟動總功率30KW；
2）壓縮空氣：經干燥、過濾和穩壓后：出氣壓力大于5.0kg/cm²；
