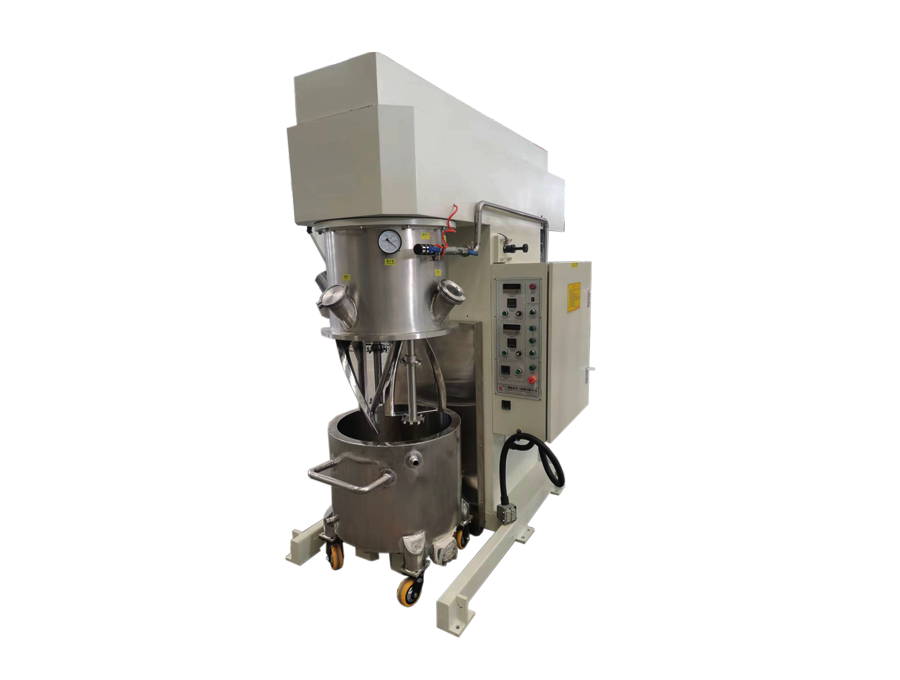

30L雙行星高速動力混合機(

GRS-DPM-30L 行星式動力混合機是結合了傳統雙行星混合機和高速分散機的原理、組成的一種全能的新機型， 目前在眾多領域有著廣泛的應用。 我司針對動力電池漿料固含量高、黏度大的

推薦產品 Recommended Products

產品參數 Product Parameters

一、設備技術配置
序號 項目名稱 型號規格 產地
1 減速機 斜齒輪減速機 綠傳股份
2 電 機 低速3KW-4級， 1臺；高速5.5KW-2級， 1臺。 皖南
3 變頻器 3KWx1臺； 5.5KWx1臺 偉創
4 測溫器 Pt100 (測溫精度高) 歐姆龍
5 軸 承 按圖紙 德國FAG
6 骨架油封 氟塑骨架油封 臺灣NAK
7 電器元件 低壓電器元件 施耐德或同等品牌
8 閥 門 按圖紙 埃尼斯
9 機械密封 兩套機械密封 德國博格曼
10 齒 輪 采用齒面硬化處理精密磨削加工， 采用斜齒輪傳動 歐偉拓
11 直線導軌 HIWIN 自制
12 觸摸屏 10寸 西門子
13 PLC   西門子
二、設備技術參數
1 真空度 -0.098MPa(靜態保壓12小時， -0.088以上)
2 結構形式 單臂型
3 轉速r/min 公轉： 0~43r/min，自轉：0~84r/min(變頻調速)；  高速： 0~5000r/min
4 低速軸 麻花漿、直線導軌： 臺灣HIWIN
5 升降方式 直線導軌料缸絲杠升降,
6 升降高度 400mm
7 刮 壁 不銹鋼刮刀，配四氟乙烯刮板
8 測溫方式 桶壁測溫，測溫點離料缸底部1/3處，內設旋轉導電裝置， 測溫頭接觸物料， 測溫準確。
9 桶體定位 采用提放置弧形板定塊， 釜蓋上設凸緣結構， 確保中心定位。


10 總功率(KW) 9kw
11 電 源 AC：3*380V、50HZ
12 外形尺寸 長1700寬950高1900 (mm)
13 重量 約980kg
三、桶體
1 釜體尺寸     (內徑X內高) Φ 400×350  設計容積44L
2 容積(L) 30L
3 設計壓力(Mpa) 內筒-0.098Mpa,    夾套0.2Mpa
4 設計溫度(℃) -10~+200℃
5 主體材料 與物料接觸的為SUS304, 夾套：  304，底部材質： 304不銹鋼+Q235-B
6 筒體厚度 內筒δ 5mm(加工后實測厚度)，夾套δ 3mm。
四、主要材料
s/n 名稱 材質   s/n 名稱 材質
1 上桶體 SUS304 4 攪拌軸 SUS304
2 下通體 SUS304 5 攪拌漿 SUS316L
3 夾套 SUS304 6 機架、底座等 Q235-B
五、釜蓋管口
s/n 用 途 規 格 數 量 備 注
1 粉料投料口 DN120 1 快開型、設DN120快開式投料口
2 視鏡 DN100 2 安裝LED視鏡燈
3 抽真空 DN15 1 帶牙球閥(氣動控制模塊)
4 充氮口 DN15 1 帶牙球閥
5 排氣口 DN15 1 帶牙球閥(氣動控制模塊)
6 備用口 DN32 1 快卡連接配盲蓋加鎖扣裝置
7 真空表口 M20×1.5 1 配真空表： Y-100型(電接點)
說明： 釜蓋為直筒形，釜蓋內面設倒扣， 釜蓋內外壁打磨光滑，便于清潔。
六、攪拌軸和漿葉
1 低速攪拌軸：麻花漿，純不銹鋼澆鑄而成；高速分散軸： 2個高速軸，軸上兩個Φ 85分散盤 (可任意調節高度) 。
2 漿軸和漿葉：表面經拋光處理。攪拌槳與桶底間距3mm，攪拌槳與桶壁間距3-4mm、槳與槳間 距4-6mm。
3 軸密封：機械式密封結構。
4 行星箱304    (攪拌槳與公轉同向轉動)
說明： 1、設計適合平底形攪拌罐,漿軸設計合理便于清潔。
2、行星架體設計超壓平衡孔，防止正壓造成漏油。
3、行星架體設計傳動裝置、密封結構注油孔。
七、電氣柜
S/N 標準型
1 控制方式： 邏輯電路，DC24V


2 電源： AC 3×440V  50Hz
3 接觸器、空氣開關、斷路器等
4 低速電機為變頻器啟動
5 電柜采用正壓通風型
八、控制盤
S/N 標準型
1 全觸摸屏控制
2 緊急停止按鈕一個
3 帶鎖電源開關
4 電源指示
九、安全連鎖系統
S/N 說  明
急停開關
1 按下急停開關， 設備立即停止， 并不能進行任何操作。
啟動低速攪拌
1 桶體上升到位才能啟動。
攪拌故障停止
1 低速攪拌過載， 低速攪拌停止。
桶體升降
1 桶內未排真空不能下降。
2 桶體一旦下降， 攪拌停止。
3 桶體上升和下降到位后自動停止。
十、隨機備件
s/n 名稱 規格 材質 數量 備注
1 釜蓋密封膠條 8×6，L=1300 硅膠 1
