一、 材料規格：
 1、適應范圍

項目			100型
材料 規格	極片	正極長度/公差	30～60
		正極寬度/公差	50～100
		負極長度/公差	30～60
		負極寬度/公差	50～100
		正極厚度	0.05-0.3mm
		負極厚度	0.05-0.3mm
	隔膜	寬度	負極寬度+3mm
		厚度（µm ）	25
		最大外徑	φ250
		紙筒內徑	3＂


2、工藝要求
2.1極片涂布間歇誤差：±1mm；極片留白正反面對齊誤差：±1mm；
2.2單片極片的蛇行彎誤差：0.3mm/1000mm；
2.3極耳寬度誤差：±0.1mm；極耳收卷的端面的平面度誤差±0.5mm。
3、產品規格

H電芯厚度

5－10


二、 技術參數

項目		技術參數
技術參數	疊片速度（S/片）	1.5S/片-2.5S/片
	極片與隔膜間疊合精度(縱向)	中心偏差小于0.3mm(縱向)
	極片間對位精度	中心偏差小于0.3mm
	隔膜間對位精度	端面對齊偏差小于0.3mm
	單片對齊精度	±0.5mm;
	極片整體對齊精度	±0.5mm
	夾具寬度可調范圍	0-20mm（可調）
	輔助時間（S）	15-25
	疊片數量	可設定
	疊片方式	Z型方式
	真空吸附	真空吸盤
	總功率	3KW

三、 性能特點
1、性能說明

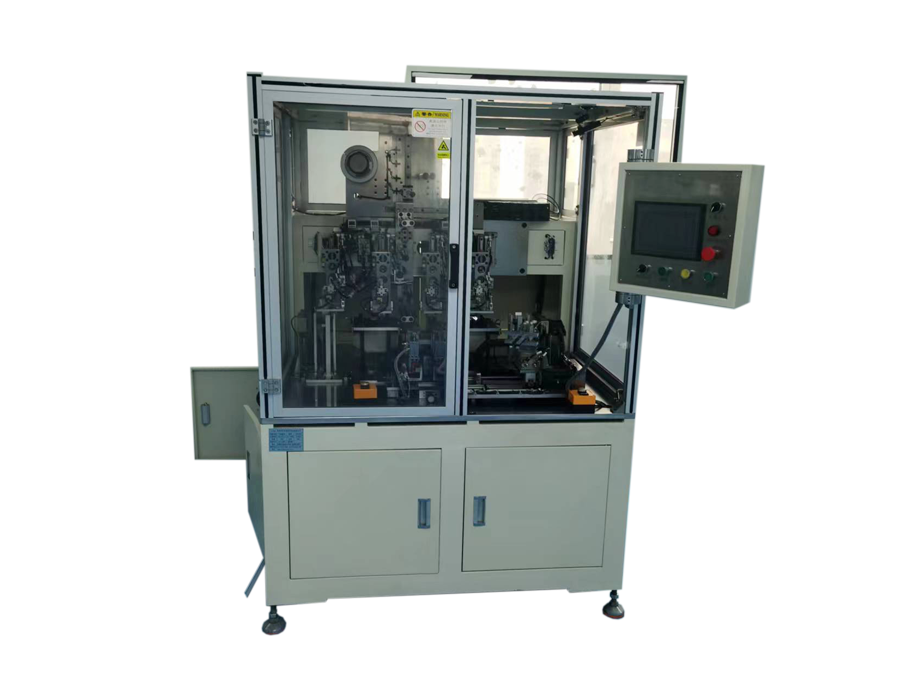

1．1 本疊片機用于實現鋰離子動力電池自動繞隔膜，將鋰電池電池正負極片與隔膜紙做Z型疊片，形成電芯組件，最后人工收料；
1．2  上料采取填充彈夾方式和自動上料裝置，彈夾內儲存定制片數的極片，極片取完或程序設定疊片次數完成；
1．3疊片過程隔膜通過直流馬達放卷，隔膜張力通過傳感器控制，使隔膜張力恒定 0.1Kg-1.0Kg；
1．4設有隔膜定型功能，使疊完的電池不翹曲；
1．5真空吸取極片分初定位與次定位，以確保疊片精度；
1．6隨著疊片電芯的增加，有伺服機構控制電芯的下降，保持疊片高度的準確性；
1．7右極片盒有整體下降功能；
1．8電芯取出方式：通過機械手夾住電芯轉90°移出，人工取料；
1．9  機械疊放極片，在達到設定疊片層數后自動提示，自動停止；
1．10人機界面有疊片設置參數；
1．11隔膜有恒張力裝置；
1．12系統采用觸摸屏操作，方便調試及參數設置，并有錯誤顯示提示功能；
1．13設備在安全措施方面應設有防護裝置、聲光報警裝置。
四、 部件功能介紹
1、系統組成
1.1 總體結構
整機包括:左右極片盒(左右各2個),左右次定位(共2個)主疊片臺(1個),極片讓位組件,后移動組件,隔膜放卷組件，主傳動組件,控制系統等。
1.2 左右極片盒組件
疊片臺不動,隔膜來回轉繞,有極片初定位與次定位各2套,右邊的極片盒裝置可下降。右極片盒可上下移動,此機構是為了電芯卷隔膜時空出一個較大的空間.機構的上下移動,不會影響極片盒的左右位置,且移動的機構采用伺服馬達裝置,上下移動快且定位準,料盒的前后移動采用伺服機構,極片的上頂移動采用伺服機構。極片盒表面光滑，表面光潔度達到0.8。
1.3 左右次定位組件
在次定位裝置中,有微型氣缸去定位,定位板下有真空吸附功能。機械定位：一片極片從吸片盒被真空吸盤吸起，放在次定位臺后，定位臺上X，Y方向兩個氣缸推動極片進行定位，并不造成極片損傷。
1.4  疊片組件
真空吸盤把一片極片吸至疊片臺,此位置有夾緊氣缸壓緊極片與隔膜,主疊片臺左右移動，進行疊片.疊片臺下有壓彈機構與伺服機構確保壓片刀每次工作在同一工作高度，用壓彈機構去確保電芯始終處于壓緊狀態，用伺服機構的下降去控制電芯的厚度的增加。真空吸片裝置，有抖片防粘片功能，有傳感器檢測是否粘片、粘片報警停機功能。整個過程不造成極片的損傷。壓緊夾子表面鏡面光滑，對隔膜及極片不造成損傷。
1.5  隔膜放卷組件
此裝置有直流馬達，過輥張力裝置，通過過輥上下移動檢測控制電機，啟停放卷隔膜。
1.6  主傳動組件
此機構使用伺服馬達,有精密滾珠絲桿,精密軸承,起動與停止加速速度快,定位準確。
1.7 防塵外罩：機器正面增加防塵外罩。
五、 產品使用環境

工作環境	電源	AC220V 單相；電壓波動小于±10%；
	壓縮空氣	0.4～0.6Mpa（4-6kgf/cm）
	耗氣量	230L/MIN
	真空量	10L/S
	壓力露點（干濕程度）	3級（-20℃）
	殘余含塵量	1 級：0.1mg/m3（對應粒徑為0.1um）
	殘余含油量	2 級：0.1 mg/m3
	環境溫度	20～35℃
	相對濕度	5～55％HR
	環境潔凈度	不低于10萬級，現場無腐蝕性氣體、液體、爆炸性氣體
